ماس فلو بمقابلہ حجم کا بہاؤ: فرق اور سلیکشن گائیڈ

جب آپ موازنہ کریں۔بڑے پیمانے پر بہاؤ بمقابلہ حجم بہاؤ، عملی فرق آسان ہے: بڑے پیمانے پر بہاؤ آپ کو بتاتا ہے کہ حقیقت میں کتنا مواد حرکت کر رہا ہے، جب کہ حجم کا بہاؤ آپ کو بتاتا ہے کہ جب وہ مواد حرکت کرتا ہے تو وہ کتنی جگہ لیتا ہے۔ دونوں درست پیمائش ہیں۔ مصیبت اس وقت شروع ہوتی ہے جب لوگ ان کو قابل تبادلہ - سمجھتے ہیں اور وہ خاص طور پر گیس، بھاپ، اور کسی ایسے سیال کے لیے نہیں ہوتے ہیں جن کی کثافت درجہ حرارت، دباؤ یا ساخت کے ساتھ بدل جاتی ہے۔

یہ گائیڈ بڑے پیمانے پر بہاؤ کی شرح اور حجمی بہاؤ کی شرح کے درمیان فرق کا احاطہ کرتا ہے، ان کے درمیان کیسے تبدیل کیا جائے، جہاں ہر ایک صحیح انتخاب ہے، اور پیمائش کو مخصوص فلو میٹر سے کیسے ملایا جائے۔ یہ انجینئرز اور خریداروں کے لیے لکھا گیا ہے جنہیں صرف ایک اصطلاح کی وضاحت نہیں بلکہ ایک میٹر بتانا ہوتا ہے۔

فوری جواب:استعمال کریں۔حجمی بہاؤ(m³/h, L/min, GPM) پانی جیسے مستحکم مائعات کے لیے، جہاں کثافت بمشکل تبدیل ہوتی ہے۔ استعمال کریں۔بڑے پیمانے پر بہاؤ(kg/h، lb/h) گیسوں، بھاپ، ایندھن، خوراک، اور کسی بھی توانائی یا مواد کے توازن کے کام کے لیے، جہاں ایک ہی حجم بہت مختلف مقدار میں مواد رکھ سکتا ہے۔ جب سیال سکڑ سکتا ہے اور آپ کو یقین نہیں ہے تو بڑے پیمانے پر پیمائش کریں یا اس کی تلافی کریں۔

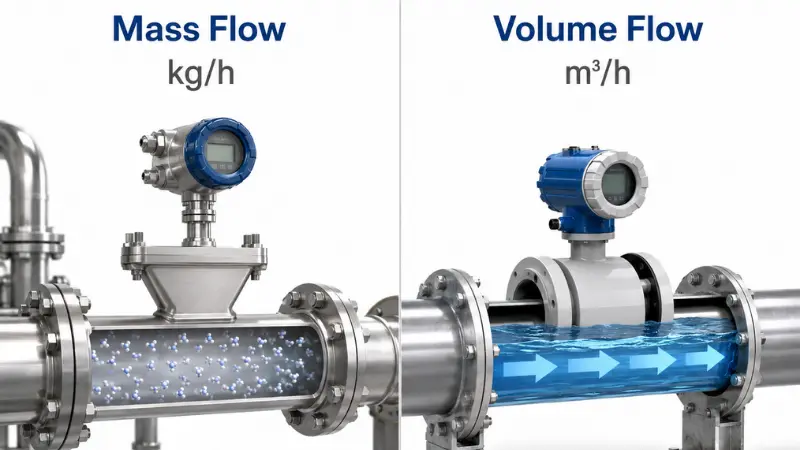

بڑے پیمانے پر بہاؤ کی شرح بمقابلہ والیومیٹرک بہاؤ کی شرح: فوری موازنہ

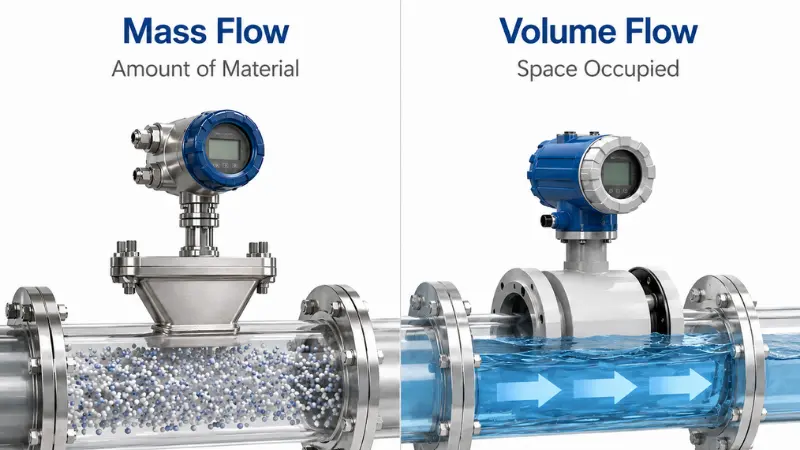

دونوں پیمائشیں مختلف سوالات کے جوابات دیتی ہیں۔ بڑے پیمانے پر بہاؤ کی شرح کے جواباتکتنا مادہ حرکت کر رہا ہے; حجمی بہاؤ کی شرح کے جواباتحجم کتنا حرکت کر رہا ہے؟. وہ کثافت سے منسلک ہیں، لہذا جب کثافت معلوم اور مستحکم ہے، تو ان کے درمیان تبدیل ہونا سیدھا ہے۔ جب کثافت حرکت کرتی ہے - گیسوں کے لیے عام کیس - وہ لنک پیچیدہ ہو جاتا ہے، اور یہی وہ جگہ ہے جہاں سے زیادہ تر پیمائش کی غلطیاں آتی ہیں۔

بڑے پیمانے پر بہاؤ کی شرح کیا ہے؟

بڑے پیمانے پر بہاؤ کی شرح ایک پائپ، ڈکٹ، نوزل، یا میٹر کے ذریعے ایک پوائنٹ فی یونٹ وقت - سے گزرنے والی مواد کی مقدار ہے۔ حکمرانی کا تعلق یہ ہے:

ṁ = ρ × Q، کہاںṁبڑے پیمانے پر بہاؤ کی شرح ہے،ρسیال کثافت ہے، اورQحجمی بہاؤ کی شرح ہے۔

عام اکائیاں kg/h، kg/min، kg/s، g/min، lb/h، اور t/h ہیں۔ گیسوں کے لیے آپ SLPM، SCCM، SCFM، اور Nm³/h بھی دیکھیں گے۔ یہ حجم کی اکائیوں کی طرح نظر آتے ہیں، لیکن وہ a بیان کرتے ہیں۔مقدارگیس کا حوالہ شرائط کے ایک مقررہ سیٹ کے لیے - یاد رکھنے کے قابل، کیونکہ یہ اکثر الجھن کا ذریعہ ہے۔

بڑے پیمانے پر بہاؤ تک پہنچیں جب مواد کی اصل مقدار معیار، قیمت، حفاظت، یا توانائی کو چلاتی ہے:

• کیمیائی خوراک، ملاوٹ، اور رد عمل کا کنٹرول
• ایندھن اور دہن گیس کی کھپت
• بھاپ اور توانائی کا حساب کتاب
• تحویل کی منتقلی اور بلنگ-متعلقہ پیمائش
• کوئی بھی عمل جہاں درجہ حرارت یا دباؤ کثافت کو منتقل کرنے کے لیے کافی جھولتا ہے۔

اگر ایک ہی پائپ ایک گھنٹے سے دوسرے گھنٹے تک استعمال کے قابل مواد کی مختلف مقدار لے جا سکتا ہے کیونکہ دباؤ تبدیل ہوتا ہے، تو صرف حجم ہی آپ کو یہ نہیں بتائے گا کہ آپ کو کیا ضرورت ہے۔ بنیادی سینسنگ اصول کے لیے، دیکھیں کہ کیسے aماس فلو میٹر کام کرتا ہے۔.

Volumetric بہاؤ کی شرح کیا ہے؟

حجمی بہاؤ کی شرح فی یونٹ وقت کے ایک پوائنٹ سے گزرنے والے سیال کا حجم ہے۔ بنیادی تعلق یہ ہے:

Q = A × v، کہاںQحجمی بہاؤ ہے،Aکراس-سیکشنل فلو ایریا ہے، اورvاوسط رفتار ہے.

عام اکائیاں m³/h، m³/s، L/min، L/h، GPM، CFM، اور ft³/min ہیں۔ حجم کا بہاؤ پانی اور مستحکم مائعات کے لیے قدرتی انتخاب ہے، جہاں کثافت عام حالات میں بمشکل حرکت کرتی ہے: کولنگ لوپس، پمپ ڈسچارج، آبپاشی، ٹینک فلنگ، HVAC ایئر بیلنسنگ، اور پائپ یا پمپ سائزنگ۔ ان صورتوں میں ایک والیومیٹرک میٹر عام طور پر آسان، سستا اور برقرار رکھنا آسان ہوتا ہے۔ زیادہ تر رفتار-کی بنیاد پر آلات - بشمولالٹراسونک فلو میٹر- اصل میں حجم کے بہاؤ کی پیمائش کریں اور صرف اس صورت میں کمیت کا اندازہ لگائیں جب آپ انہیں کثافت دیں۔

والیومیٹرک فلو کو ماس فلو میں کیسے تبدیل کیا جائے؟

کثافت دونوں کو جوڑتی ہے:

ṁ = Q × ρ، یا دوبارہ ترتیب دیا گیا،Q = ṁ ÷ ρ.

یہ صاف طور پر کام کرتا ہے جب کثافت معلوم اور مستحکم ہو۔ کثافت میں تبدیلی کے لمحے یہ ناقابل اعتبار ہو جاتا ہے اور اس کی نہ تو پیمائش ہوتی ہے اور نہ ہی اس کی تلافی ہوتی ہے۔

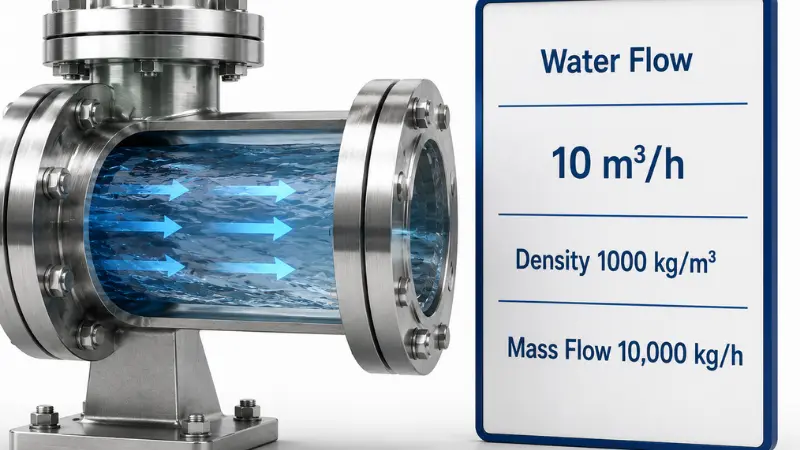

ایک تیز مائع مثال: پانی 10 m³/h کی رفتار سے بہہ رہا ہے، جس کی کثافت تقریباً1000 کلوگرام/m³، 10 m³/h × 1000 kg/m³=10,000 kg/h دیتا ہے۔ قربت پانی کے لیے ہے کیونکہ اس کی کثافت کافی مستحکم ہے، حالانکہ یہ اب بھی درجہ حرارت - کے ساتھ بہتی ہے پانی 4 ڈگری کے مقابلے میں ابلنے کے قریب تقریباً 4% ہلکا ہے۔ گرم مائعات، ملاوٹ شدہ مائعات، سلوریاں، یا بدلتے ہوئے ارتکاز کے ساتھ سیالوں کے لیے، تبدیلی پر بھروسہ کرنے سے پہلے کثافت چیک کریں۔

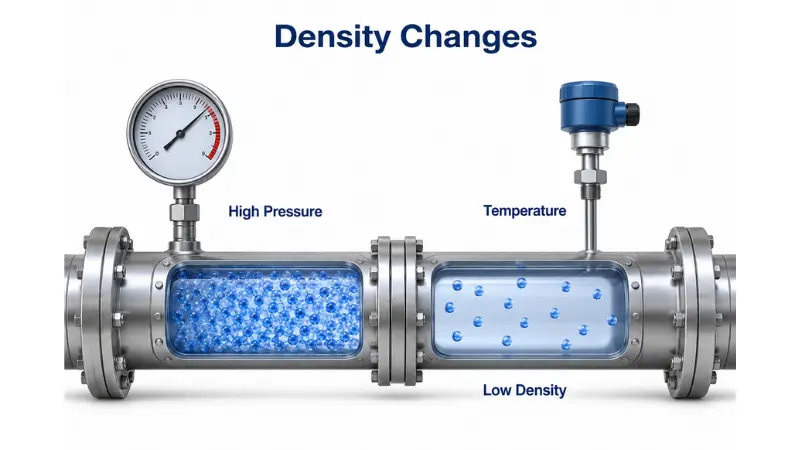

گیس کا بہاؤ سخت کیوں ہے: کثافت، درجہ حرارت اور دباؤ؟

گیس کی کثافت مقرر نہیں ہے۔ ایک گیس کو سکیڑیں اور اسی حجم میں زیادہ مقدار ہوتی ہے۔ اسے گرم کریں اور یہ زیادہ حجم پر قبضہ کرنے کے لیے پھیلتا ہے۔ یہ براہ راست سے مندرجہ ذیل ہےمثالی گیس قانون، زیادہ دباؤ پر حقیقی گیسوں کے لئے ایک کمپریسبلٹی (Z) اصلاح کے ساتھ۔ لہٰذا ایک دباؤ اور درجہ حرارت پر ہوا کا 100 m³/h کسی دوسرے دباؤ پر ہوا کی مقدار 100 m³/h نہیں ہے۔

اسی لیے گیس کی لائنیں بڑے پیمانے پر بہاؤ، معیاری حجمی اکائیوں، اور درجہ حرارت اور دباؤ کے معاوضے پر انحصار کرتی ہیں۔ گیس پر والیومیٹرک ریڈنگ سے بڑے پیمانے پر بہاؤ حاصل کرنے کے لیے، آپ کو کثافت - کی ضرورت ہے جس کا مطلب ہے لائیو پریشر اور درجہ حرارت (اور مثالی ساخت) کو فلو کمپیوٹر یا ٹرانسمیٹر میں فیڈ کرنا۔ ایک عام، عملی سیٹ اپ ایک رفتار یا تفریق-پریشر میٹر کو ایک کے ساتھ جوڑتا ہےپریشر ٹرانسمیٹراور درجہ حرارت کا ان پٹ۔ کیچ یہ ہے کہ قیاس شدہ بڑے پیمانے پر بہاؤ صرف اتنا ہی اچھا ہے جتنا ان پٹ۔ کثافت، دباؤ، درجہ حرارت، یا مرکب کو غلط سمجھیں، اور حسابی ماس بھی غلط ہے۔

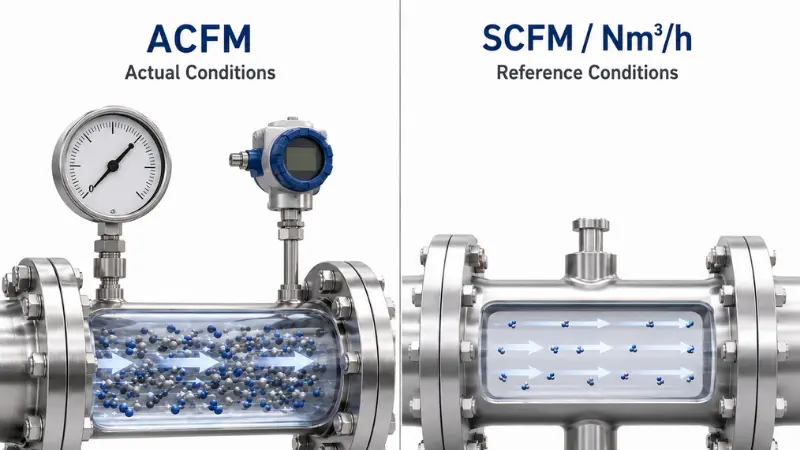

اصل بہاؤ بمقابلہ معیاری بہاؤ: SCFM بمقابلہ ACFM اور Nm³/h

واحد سب سے عام گیس-پیمائش کا جال حقیقی حجم کے بہاؤ کو معیاری والیومیٹرک بہاؤ کے ساتھ الجھا رہا ہے۔

معیاری اکائیاں موجود ہیں اس لیے گیس کی مقدار کا موازنہ مساوی بنیادوں پر کیا جا سکتا ہے - لیکن صرف اس صورت میں جب حوالہ کی شرائط بیان کی جائیں۔ ہے"معیاری حالات" کی کوئی واحد عالمی تعریف نہیں: قدرتی گیس کے لیے ISO 13443 15 ڈگری کا استعمال کرتا ہے، امریکی تیل اور گیس کی صنعت اکثر 60 ڈگری F استعمال کرتی ہے، اور کئی ادارے ایک سے زیادہ تعریفیں برقرار رکھتے ہیں۔ دو گیس کے اعداد و شمار کا موازنہ کرنے سے پہلے، تصدیق کریں:

• کیا قیمت اصل ہے یا معیاری؟
• کیا حوالہ درجہ حرارت اور دباؤ لاگو ہوتا ہے؟
• کیا گیس کی ساخت معلوم ہے؟
• کیا پڑھنے سے درجہ حرارت اور دباؤ کی تلافی ہوتی ہے؟
• کیا میٹر براہ راست بڑے پیمانے پر پیمائش کر رہا ہے، یا اس کا حساب لگا رہا ہے؟

ایک جیسی نظر آنے والی دو ریڈنگ گیس کی بہت مختلف مقدار کی نمائندگی کر سکتی ہیں۔

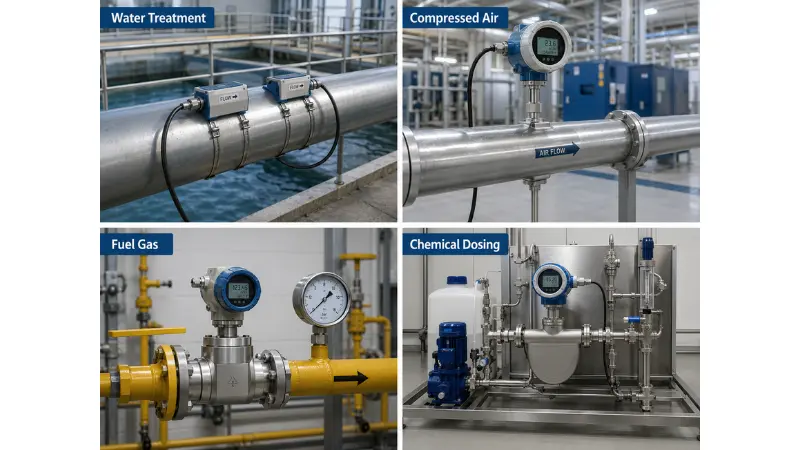

درخواست-بنیاد انتخاب کی مثالیں۔

تعریفیں صرف آپ کو اب تک ملتی ہیں۔ یہاں یہ ہے کہ انتخاب اصلی پودوں میں کیسے ہوتا ہے۔

پانی کی صفائی اور تقسیم

علاج شدہ پانی، خام پانی، اور کولنگ لائنوں کے لیے، کام عام طور پر حجم کا ہوتا ہے: پائپ لائن کے ذریعے m³/h، پمپ آؤٹ پٹ، کل تھرو پٹ۔ کثافت مستحکم ہے، لہذا ایک حجم میٹر عملی جواب ہے۔ مکمل DN100-پلس ٹریٹڈ-پانی کی لائن پر جہاں پائپ کاٹنا ناپسندیدہ ہے، کلیمپ آنالٹراسونک بہاؤ میٹرباہر سے retrofits - بشرطیکہ پائپ بھرا ہوا ہو اور صوتیات معقول ہوں۔ گندے پانی، کیچڑ، اور دیگر ترسیلی یا گندے مائعات کے لیے، ایکبرقی مقناطیسی بہاؤ میٹرورک ہارس ہے: کوئی حرکت نہیں کرتا اور ٹھوس چیزوں کی اچھی رواداری۔ فیلڈ نوٹ: یہاں صرف بڑے پیمانے پر یا کثافت کے معاوضے پر جائیں جب آپ گرمی یا بڑے پیمانے پر توازن چلا رہے ہوں، نہ کہ معمول کے بہاؤ کو مکمل کرنے کے لیے۔

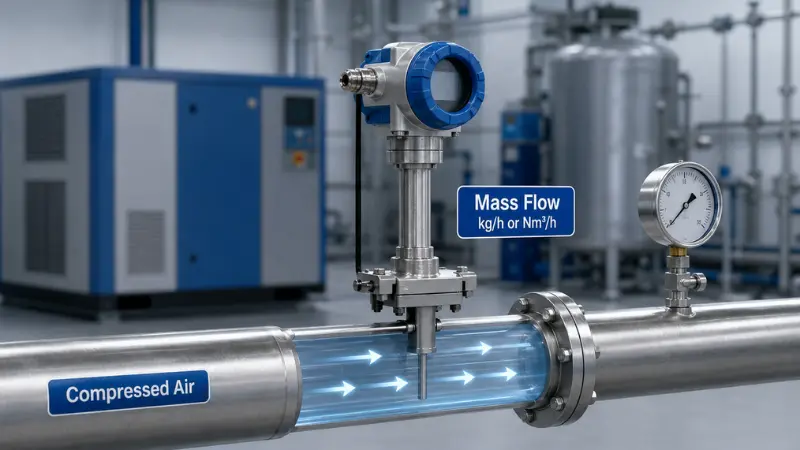

کمپریسڈ ہوا، نائٹروجن اور دیگر صاف گیسیں۔

کمپریسڈ-ایئر میٹرنگ وہ جگہ ہے جہاں اصل-بمقابلہ-معیاری الجھن سب سے زیادہ سخت ہوتی ہے: لوگ لائن پریشر پر m³/h لاگ کرتے ہیں اور پھر اس کا موازنہ سپلائر کے Nm³/h سے کرتے ہیں، جو کہ ایک مختلف مقدار ہے۔ صاف، خشک گیسوں کے لیے، aتھرمل ماس فلو میٹربڑے پیمانے پر (یا معیاری حجم) کو براہ راست پڑھتا ہے اور کمپریسڈ ہوا، نائٹروجن، آکسیجن، بائیو گیس اور قدرتی گیس کو اچھی طرح سے ہینڈل کرتا ہے۔ حدود کا خیال رکھیں، اگرچہ: گیس کی ساخت، نمی، یا آلودگی کو تبدیل کرنے سے گرمی-کی منتقلی کے رویے میں تبدیلی آتی ہے جس پر یہ میٹر انحصار کرتے ہیں، اس لیے وہ صاف، معلوم گیسوں کے لیے بہترین ہیں۔

قدرتی گیس اور ایندھن جلانے والے

برنر اس بات کی پرواہ نہیں کرتا کہ گیس کتنی جگہ پر قبضہ کرتی ہے۔ یہ پرواہ کرتا ہے کہ کتنا ایندھن آتا ہے۔ یہ ایک ماس، یا توانائی، سوال ہے۔ تھرمل ماس میٹر بہت سی صاف ایندھن-گیس لائنوں کو ڈھانپتے ہیں، جبکہ پریشر- اور درجہ حرارت-معاوضہ ورٹیکس یا ڈیفرینشل-پریشر میٹر زیادہ-دباؤ یا زیادہ-درجہ حرارت کی خدمت کو سنبھالتے ہیں۔ ٹکنالوجی کچھ بھی ہو، ڈیلیور ایبل کنڈیشنڈ ماس یا معیاری-حجم کا اعداد و شمار ہوتا ہے، خام اصل حجم نہیں۔

بھاپ توانائی کی نگرانی

بھاپ دبانے کے قابل ہے اور گرم چلتی ہے، لہذا صرف حجم کا بہاؤ آپ کو توانائی کے بارے میں بہت کم بتاتا ہے۔ سیر شدہ یا زیادہ گرم بھاپ کے لیے، aبنور بہاؤ میٹردباؤ اور درجہ حرارت کے ساتھ معاوضہ ایک عام انتخاب ہے، رفتار کو بڑے پیمانے پر یا توانائی کی ریڈنگ میں تبدیل کرنا۔ بھاپ پر معاوضہ چھوڑنا توانائی کے استعمال کو غلط انداز میں کرنے کا ایک آسان طریقہ ہے۔

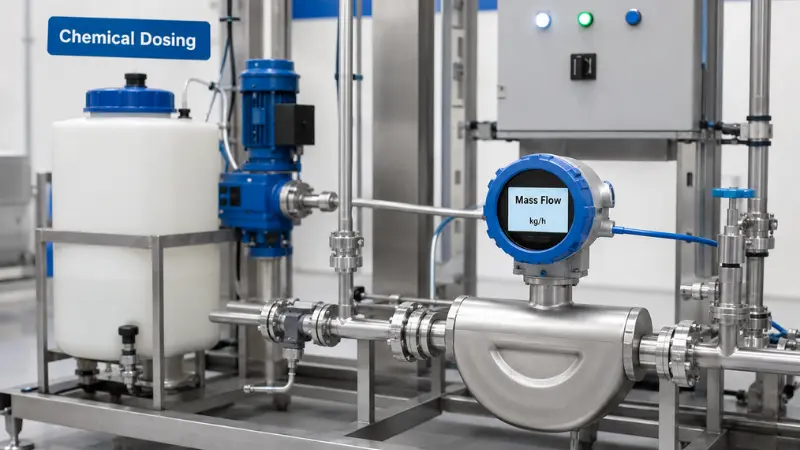

کیمیائی خوراک اور ملاوٹ

جب کسی ترکیب کی وضاحت ماس ​​ریشو - ری ایکٹنٹس، ایڈیٹیو، بلینڈز - سے کی جاتی ہے تو آپ کو بڑے پیمانے کی ضرورت ہوتی ہے، حجم کی نہیں، کیونکہ گرم یا ارتکاز- منتقل شدہ مائع کا ایک مقررہ حجم مادہ کی ایک مقررہ مقدار نہیں ہے۔ یہ براہ راست بڑے پیمانے پر پیمائش کے لئے کلاسک کیس ہے؛ aکوریولیس میٹربڑے پیمانے پر، اور عام طور پر کثافت اور درجہ حرارت کی پیمائش کرتا ہے، بغیر کثافت کے علیحدہ حساب کے۔ تیل اور چپکنے والے مائعات کی کم قیمت والی خوراک کے لیے جہاں کوریولیس حد سے زیادہ ہے، ایک مثبت-نقل مکانی یااوول-گیئر میٹرایک ٹھوس حجمی بنیاد دیتا ہے۔

ایندھن اور تیل کی منتقلی۔

ڈیزل، ایندھن کے تیل، اور چکنا کرنے والے مادوں کے لیے، مائع معقول حد تک مستحکم لیکن اکثر چپچپا ہوتا ہے۔ اےٹربائن فلو میٹرصاف، کم-واسکوسیٹی ایندھن کے مطابق ہے، جبکہ مثبت-منتقلی اور گیئر میٹر موٹے تیل کو سنبھالتے ہیں۔ اگر بلنگ یا حراستی منتقلی شامل ہے اور کثافت درجہ حرارت کے ساتھ مختلف ہوتی ہے، تو درجہ حرارت کا معاوضہ شامل کریں یا براہ راست بڑے پیمانے پر پیمائش تک بڑھیں۔

ماس فلو بمقابلہ والیوم فلو میٹر سلیکشن میٹرکس

اسے شارٹ لسٹ ٹول کے طور پر استعمال کریں، پھر اپنے درست سیال، دباؤ اور پائپ کے خلاف تصدیق کریں۔

ایک سادہ انتخابی فیصلے کا راستہ

اگر آپ تیز رفتار پہلا کٹ چاہتے ہیں، تو ان سوالات کو ترتیب سے چلائیں:

• کیا سیال گیس ہے یا بھاپ؟ پھر بڑے پیمانے پر بہاؤ، یا معاوضہ شدہ معیاری-حجم کی پیمائش کا انتخاب کریں۔
• کیا یہ مستحکم پانی ہے یا اسی طرح کا مائع؟ پھر حجمی بہاؤ عام طور پر کافی ہوتا ہے۔
• کیا درجہ حرارت، دباؤ، یا ارتکاز کے ساتھ کثافت تبدیل ہوتی ہے؟ پھر بڑے پیمانے پر بہاؤ، یا حجم کے علاوہ کثافت، درجہ حرارت، اور دباؤ کا معاوضہ منتخب کریں۔
• کیا پائپ کاٹنا کوئی مسئلہ ہے؟ پھر ایک مکمل مائع لائن کے لیے الٹراسونک میٹر پر ایک کلیمپ-پر غور کریں۔
• کیا مائع کنڈکٹیو، گندا، یا گارا ہے؟ پھر ایک برقی مقناطیسی میٹر عام طور پر بہتر فٹ ہوتا ہے۔
• کیا اعلی درستگی یا مادی توازن اہم ہے؟ پھر قیاس شدہ بڑے پیمانے پر براہ راست بڑے پیمانے پر پیمائش کی حمایت کریں۔

اس میں سے کوئی بھی مناسب جائزے کی جگہ نہیں لیتا، لیکن یہ عام طور پر دس اختیارات کو دو یا تین تک محدود کر دیتا ہے۔ ایک وسیع تر واک تھرو کے لیے، اس گائیڈ کو دیکھیںمناسب فلو میٹر کا انتخاب کیسے کریں۔.

فلو میٹر کوٹ کی درخواست کرنے سے پہلے کیا تیاری کرنی ہے؟

اگر آپ اسے پہلے جمع کرتے ہیں تو آپ کو ایک تیز، زیادہ درست تجویز ملے گی:

1. سیال اور مرحلہ: پانی، تیل، کیمیائی مائع، کمپریسڈ ہوا، قدرتی گیس، بھاپ، گارا، یا ملا ہوا
2. پیمائش کا مقصد: صلاحیت کے لیے حجم، یا خوراک، توانائی، یا بلنگ کے لیے بڑے پیمانے پر
3. عام اور زیادہ سے زیادہ درجہ حرارت اور دباؤ
4. کثافت کا رویہ: درجہ حرارت، دباؤ، یا ساخت کے ساتھ مستحکم، یا متغیر
5. کم از کم، نارمل اور زیادہ سے زیادہ بہاؤ کی شرح
6. پائپ کا سائز، مواد، دیوار کی موٹائی، لائنر کی حالت، اور براہ راست رن دستیاب ہے۔
7. مطلوبہ درستگی: نگرانی، عمل کا کنٹرول، خوراک، توانائی، یا تحویل کی منتقلی۔
8. تنصیب کی رکاوٹ: ان لائن، کلیمپ- آن، یا اندراج
9. آؤٹ پٹ اور مواصلات: 4–20 ایم اے، پلس، ریلے، RS485 موڈبس، یا ہارٹ

• بحالی اور بجٹ کی ترجیحات

ہاتھ میں ان کے ساتھ، آپ کر سکتے ہیںاپنی وضاحتیں کسی ایپلیکیشن انجینئر کو بھیجیں۔اور پیچھے-اور-آگے کے کئی چکر چھوڑ دیں۔

سے بچنے کے لئے عام غلطیاں

گیس کے حجم کو طے شدہ طور پر علاج کرنا

بیان کردہ شرائط کے بغیر گیس والیوم ریڈنگ اصل رقم کو دگنے-فیصد سے زیادہ- یا اس سے کم-بیان کر سکتی ہے، بلنگ اور کمبشن ٹیوننگ دونوں کو ختم کر دیتی ہے۔ کبھی بھی یہ نہ سمجھیں کہ حجم کی ریڈنگ گیس کی ایک ہی مقدار کی نمائندگی کرتی ہے جب تک کہ حالات معلوم نہ ہوں۔

اصل بہاؤ کے ساتھ معیاری بہاؤ کو الجھانا

SCFM، SLPM، SCCM، اور Nm³/h اصل پائپ والیوم کے برابر نہیں ہیں۔ ان کا حقیقی m³/h سے موازنہ کرنے سے پریت "نقصان" یا "فائدہ" پیدا ہوتا ہے جو واقعی صرف یونٹ کی مطابقت نہیں رکھتے۔ ہمیشہ پہلے حوالہ کی شرائط کی تصدیق کریں۔

کثافت کے بغیر مادی توازن کے لیے حجم کا استعمال

اگر عمل کو بڑے پیمانے پر ضرورت ہو تو، اکیلے حجم پڑھنا کافی نہیں ہے۔ آپ کا توازن خاموشی سے بڑھے گا، اور بیچ کے معیار یا پیداوار کو نقصان پہنچے گا۔ آپ کو کثافت، یا براہ راست بڑے پیمانے پر پیمائش کی ضرورت ہے۔

اوور-سادے پانی کے لیے ایک ماس میٹر کی وضاحت کرنا

ماس میٹر طاقتور ہوتے ہیں، لیکن ہر کام کو اس کی ضرورت نہیں ہوتی۔ مستحکم پانی کے بہاؤ کے لیے، آپ درستگی اور کثافت کے آؤٹ پٹ کے لیے ادائیگی کرتے ہیں جو آپ کبھی استعمال نہیں کریں گے، اکثر پریشر ڈراپ شامل کرتے وقت۔ ایک والیومیٹرک میٹر عام طور پر زیادہ عملی ہوتا ہے۔

تنصیب کی شرائط کو نظر انداز کرنا

یہاں تک کہ صحیح میٹر خراب طریقے سے انسٹال ہونے پر بھی خراب پڑھتا ہے۔ ناکافی سیدھی پائپ، پھنسے ہوئے بلبلے، ٹھوس، کمپن، جزوی طور پر مکمل لائن، یا خراب بہاؤ پروفائل سبھی درستگی کو کم کر سکتے ہیں۔

اکثر پوچھے گئے سوالات

کیا بڑے پیمانے پر بہاؤ حجم کے بہاؤ جیسا ہی ہے؟

نمبر۔ بڑے پیمانے پر بہاؤ فی یونٹ وقت میں حرکت پذیر مواد کی مقدار ہے۔ حجم کا بہاؤ وہ جگہ ہے جو حرکت پذیر سیال فی یونٹ وقت پر قابض ہے۔ وہ کثافت سے جڑے ہوئے ہیں، لیکن وہ ایک ہی مقدار میں نہیں ہیں۔

بڑے پیمانے پر بہاؤ اور حجم کے بہاؤ کے درمیان فارمولہ کیا ہے؟

بڑے پیمانے پر بہاؤ کی شرح=حجمی بہاؤ کی شرح × کثافت، یا حجمی بہاؤ کی شرح=بڑے پیمانے پر بہاؤ کی شرح ÷ کثافت۔ فارمولہ قابل اعتماد ہے جب کثافت معلوم اور مستحکم ہو۔

کون سا بہتر ہے، بڑے پیمانے پر بہاؤ یا حجم کا بہاؤ؟

نہ ہی عالمی سطح پر بہتر ہے۔ بڑے پیمانے پر بہاؤ جیت جاتا ہے جب آپ کو مادی - گیسوں، بھاپ، ایندھن، خوراک، یا مادی توازن کی اصل مقدار کی ضرورت ہوتی ہے۔ مستحکم- مائع کی صلاحیت، کولنگ، HVAC، اور پائپ یا پمپ کے سائز کے لیے حجم کا بہاؤ جیتتا ہے۔

بڑے پیمانے پر بہاؤ اکثر گیسوں کے لیے کیوں ترجیح دی جاتی ہے؟

گیس کی کثافت درجہ حرارت اور دباؤ کے ساتھ بدل جاتی ہے، اس لیے ایک مقررہ حجم بہت مختلف مقدار میں مواد رکھ سکتا ہے۔ بڑے پیمانے پر بہاؤ اصل مقدار کو براہ راست پیمائش کرتا ہے۔

کیا ایک والیومیٹرک فلو میٹر بڑے پیمانے پر بہاؤ کا حساب لگا سکتا ہے؟

ہاں، کثافت - کے ساتھ اور گیس اور بھاپ کے لیے، درجہ حرارت اور دباؤ کے معاوضے کے ساتھ بھی۔ حسابی بڑے پیمانے کی درستگی ان میں سے ہر ایک پر منحصر ہے۔

SCFM بمقابلہ ACFM: کیا فرق ہے؟

ACFM اصل آپریٹنگ حالات میں حجم ہے؛ SCFM وہی بہاؤ ہے جو حوالہ کے درجہ حرارت اور دباؤ میں معمول بنا ہوا ہے۔ ایک ہی گیس، مختلف نمبر - موازنہ کرنے سے پہلے ہمیشہ حوالہ کی تصدیق کرتے ہیں۔

کیا Nm³/h m³/h کے برابر ہے؟

نمبر Nm³/h کو حوالہ کے حالات کے مطابق معمول بنایا جاتا ہے، جبکہ اصل m³/h آپریٹنگ حالات میں ہوتا ہے۔ مائعات کے لیے فرق معمولی ہے؛ گیسوں کے لیے یہ اہم ہے۔

کیا الٹراسونک فلو میٹر ماس یا حجم میٹر ہے؟

زیادہ تر الٹراسونک میٹر رفتار کی پیمائش کرتے ہیں اور حجم کے بہاؤ کی اطلاع دیتے ہیں۔ وہ بڑے پیمانے پر صرف اس صورت میں رپورٹ کرتے ہیں جب کثافت فراہم کی جائے۔ مقناطیسی میٹر کے ساتھ گہرے موازنہ کے لیے، دیکھیںالٹراسونک بمقابلہ برقی مقناطیسی بہاؤ میٹر.

کیا کوریولیس فلو میٹر ماس فلو میٹر ہے؟

جی ہاں کوریولیس میٹر براہ راست بڑے پیمانے پر پیمائش کرتا ہے، اور زیادہ تر ماڈلز کثافت، درجہ حرارت، اور حسابی والیومیٹرک بہاؤ بھی فراہم کرتے ہیں۔

میرے پاس صرف حجم، دباؤ اور درجہ حرارت ہے - کیا میں بڑے پیمانے پر بہاؤ حاصل کر سکتا ہوں؟

گیس کے لیے، ہاں: کثافت گیس کے قانون (تشکیل کے ساتھ) سے آتی ہے، لہذا آپ بڑے پیمانے پر بہاؤ حاصل کر سکتے ہیں۔ نتیجہ کا حساب لگایا جاتا ہے، لہذا یہ ان پٹس کی درستگی کا وارث ہوتا ہے۔

صحیح فلو میٹر کا انتخاب: فوری خلاصہ

اسے نیچے اتاریں اوربڑے پیمانے پر بہاؤ بمقابلہ حجم بہاؤایک سوال ہے جو آپ کو جاننا ضروری ہے۔ دہن، خوراک، توانائی، یا بلنگ کے لیے مواد کی اصل مقدار - کی ضرورت ہے؟ بڑے پیمانے پر پیمائش کریں، یا کثافت کے ساتھ حجم پڑھنے کی تلافی کریں۔ ایک مستحکم مائع پر تھرو پٹ، صلاحیت، یا پمپ اور پائپ سائز کی ضرورت ہے؟ حجم کا بہاؤ عام طور پر کافی ہوتا ہے۔ مہنگی غلطیاں اس وقت ہوتی ہیں جب کسی کمپریس ایبل سیال کو حجم کے حساب سے اس طرح لگایا جاتا ہے جیسے یہ پانی ہو۔

ارتکاب کرنے سے پہلے، سیال، آپریٹنگ حالات، کثافت کا رویہ، درستگی کا ہدف، پائپ ڈیٹا، تنصیب کا طریقہ، اور آؤٹ پٹ سگنل کو پن کر لیں۔ ان کی تعریف کے ساتھ،ہماری بہاؤ کی پیمائش کرنے والی ٹیمایپلی کیشن کو صحیح ٹیکنالوجی سے مل سکتا ہے۔

اس گائیڈ کو Flowt ایپلیکیشن انجینئرنگ ٹیم کے ذریعہ برقرار رکھا جاتا ہے، جس میں پانی، گیس، بھاپ، اور مائع تنصیبات پر الٹراسونک، برقی مقناطیسی، ورٹیکس، اور تھرمل ماس فلو میٹرز کا انتخاب کرتے ہوئے فیلڈ کے تجربے کو تیار کیا جاتا ہے۔ معیارات-سطح کی تعریفوں کے لیے، بہاؤ کی پیمائش اور معیاری حوالہ کی شرائط پر ISO اور NIST حوالہ جات سے رجوع کریں۔
