ایک پورٹیبل الٹراسونک فلو میٹر ایک بہاؤ کی پیمائش کا آلہ ہے جو الٹراسونک لہروں کے پھیلاؤ کی خصوصیات پر مبنی ڈیزائن کیا گیا ہے۔ یہ مختلف واحد ، یکساں مائعات کی بہاؤ کی شرح اور حرارت کی پیمائش کرسکتا ہے جو الٹراسونک لہروں کو انجام دے سکتے ہیں۔ غیر - رابطے کی پیمائش کے طریقہ کار کو ملازمت دینا ، اس کے لئے پائپ میں داخل ہونے کی ضرورت نہیں ہے اور سیال کے بہاؤ کو متاثر کیے بغیر پیمائش کو مکمل کرسکتی ہے۔ یہ پانی ، سمندری پانی ، صنعتی گندے پانی ، تیزاب ، الکلیس ، اور تیل جیسے سیالوں کی پیمائش کے لئے وسیع پیمانے پر استعمال ہوتا ہے ، اور ریفریجریشن ، حرارتی ، حرارت کے تبادلے ، اور بوائیلرز جیسی صنعتوں میں توانائی کی کھپت کی پیمائش میں اہم کردار ادا کرتا ہے۔

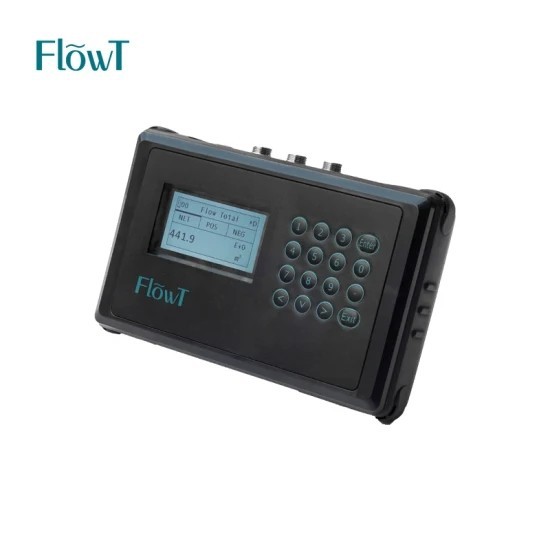

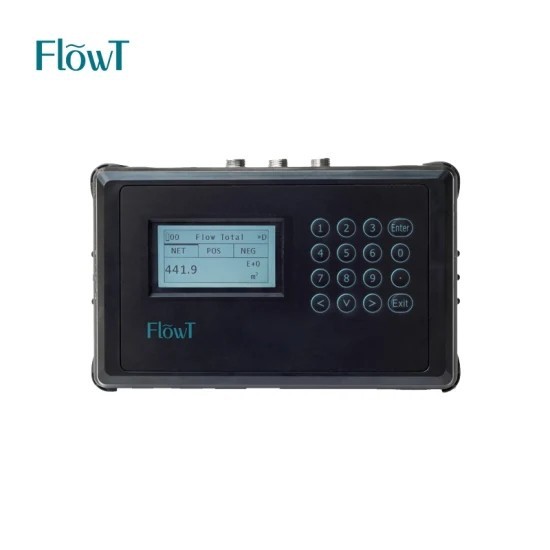

ڈیوائس بنیادی طور پر ایک مرکزی یونٹ ، سینسر ، درجہ حرارت سینسر اور مختلف لوازمات پر مشتمل ہے۔ مرکزی یونٹ ، بطور کور کنٹرول یونٹ ، LCD ڈسپلے اور ایک آپریشن کی بورڈ سے لیس ہے ، جس سے پیرامیٹر کی ترتیب ، ڈیٹا ڈسپلے اور پروسیسنگ کو چالو کیا جاسکتا ہے۔ یہ پائپ قطر اور درجہ حرارت کی ضروریات کے مطابق منتخب کردہ دو جوڑے سینسر سے لیس ہوسکتا ہے۔ مثال کے طور پر ، چھوٹے سینسر DN15 سے 40 ملی میٹر کے قطر والے پائپوں کے لئے موزوں ہیں ، جبکہ اعلی - درجہ حرارت سینسر - 40 ڈگری سے 180 ڈگری تک درجہ حرارت کا مقابلہ کرسکتے ہیں۔ درجہ حرارت کا سینسر توانائی کی پیمائش کے دوران سیال کا درجہ حرارت جمع کرنے کے لئے استعمال ہوتا ہے ، جو بہاؤ کے اعداد و شمار کے ساتھ مل کر گرمی کا حساب کتاب مکمل کرتا ہے۔ سامان کی اہم خصوصیات میں شامل ہیں: اعلی پیمائش کی درستگی ، بہاؤ کی پیمائش کی غلطی کے ساتھ ± 1 ٪ سے زیادہ نہیں اور گرمی کی پیمائش کی غلطی ± 2 ٪ سے زیادہ نہیں ہے۔ وسیع پیمائش کی حد ، 15 ملی میٹر سے 1200 ملی میٹر تک قطر کے ساتھ پائپوں کا احاطہ ؛ مختلف پائپ مواد کے ساتھ مطابقت ، جیسے اسٹیل ، سٹینلیس سٹیل ، کاسٹ آئرن ، پیویسی ، تانبا ، اور ایلومینیم۔ چینی اور انگریزی زبان کے ڈسپلے کے لئے تعاون ؛ اور جامع ڈیٹا اسٹوریج اور ٹرانسمیشن کی صلاحیتیں ، ایس ڈی کارڈ اور نیٹ ورک مواصلات کے ذریعے RS485 انٹرفیس کے ذریعے ڈیٹا ریکارڈنگ کی اجازت دیتے ہیں۔ اس کی پیمائش کا اصول سیالوں میں الٹراساؤنڈ کی پھیلاؤ کی خصوصیات پر مبنی ہے۔ جب ایک الٹراسونک بیم مائع میں پھیلتا ہے تو ، مائع کا بہاؤ پھیلاؤ کے وقت میں معمولی تبدیلی کا سبب بنتا ہے ، اور یہ تبدیلی مائع بہاؤ کی رفتار کے متناسب ہے۔ صفر کے بہاؤ میں ، اوپر کی طرف اور بہاو سینسر ایک ہی وقت میں آواز کی لہروں کو منتقل اور وصول کرتے ہیں۔ جب مائع بہہ رہا ہے تو ، انسداد موجودہ سمت میں صوتی لہر کا پھیلاؤ کا وقت بہاو سمت میں اس سے زیادہ لمبا ہوتا ہے۔ دونوں کے مابین وقت کے فرق کا حساب لگانے اور اسے پائپ پیرامیٹرز کے ساتھ جوڑ کر ، سیال کی رفتار اور بہاؤ کی شرح کو حاصل کیا جاسکتا ہے۔
آپریشن کے دوران ، مندرجہ ذیل شرائط کو پورا کرنا ضروری ہے: پائپ لائن کو سیال سے بھرنا چاہئے۔ پائپ لائنوں کو عمودی طور پر اوپر کی طرف یا ترچھا طور پر اوپر کی طرف بہاؤ کے ساتھ ترجیح دیں ، اور پائپنگ سسٹم کے اعلی مقام پر یا عمودی طور پر نیچے کی طرف جانے والے افراد کو پائپ لائنوں پر انسٹال کرنے سے گریز کریں۔ مستحکم سیال کے بہاؤ کو یقینی بنائیں ، اور پمپ آؤٹ لیٹس ، جزوی طور پر کھلے والوز ، اور دیگر مقامات سے ہنگامہ برپا ہونے کا شکار ہیں۔ اگر اس سے گریز نہیں کیا جاسکتا ہے تو ، اس بات کو یقینی بنائیں کہ اپ اسٹریم سیدھے پائپ سیکشن کم از کم 10D ہے (D پائپ کا بیرونی قطر ہے) اور بہاو کم از کم 5D ہے۔ زیادہ سے زیادہ پائپ لائن کی اندرونی دیوار پر اسکیل کرنے سے گریز کریں۔ اگر اسکیلنگ موجود ہے تو ، اسے صاف کریں یا پیمائش کے لئے Z - طریقہ استعمال کریں۔ سیال کا درجہ حرارت سینسر کی رواداری کی حد میں ہونا چاہئے اور مداخلت کے ذرائع سے دور ہونا چاہئے جیسے تعدد کنورٹرز اور اعلی - وولٹیج لائنیں۔ پیمائش سے پہلے ، پائپ لائن پیرامیٹرز کو میزبان کمپیوٹر میں داخل کرنا ضروری ہے ، جس میں پائپ بیرونی قطر ، دیوار کی موٹائی ، مواد ، استر (اگر کوئی ہے) ، سیال کی قسم ، سینسر کی قسم اور انسٹالیشن کا طریقہ شامل ہے۔ پیرامیٹر ان پٹ کے بعد ، میزبان کمپیوٹر سینسر کی تنصیب کے فاصلے کا حساب لگائے گا ، اور آپریٹر کو اس فاصلے کے مطابق سینسر انسٹال کرنا ہوگا۔
