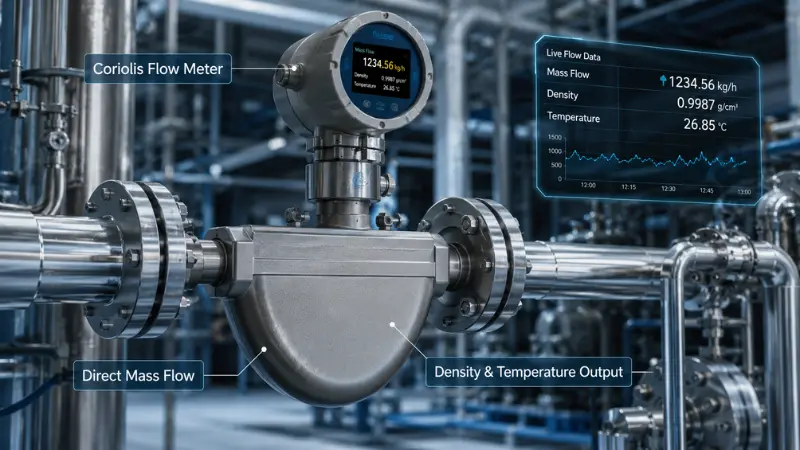

کوریولیس فلو میٹر ان چند ٹیکنالوجیز میں سے ایک ہے جو پیمائش کرتی ہیں۔بڑے پیمانے پر بہاؤ براہ راستحجم سے اندازہ لگانے کے بجائے۔ رفتار کی پیمائش کرنے اور پھر کثافت، درجہ حرارت، یا دباؤ کے لیے درست کرنے کے بجائے، کوریولیس ماس فلو میٹر اس بات کا پتہ لگاتا ہے کہ حرکت پذیر سیال کس طرح ہلتی ہوئی پیمائش کرنے والی ٹیوبوں کے سیٹ کو پریشان کرتا ہے، اور اس خلل سے حقیقی بڑے پیمانے پر بہاؤ کو پڑھتا ہے۔
یہ واحد فرق یہی ہے کہ کوریولیس فلو میٹر کا اصول خوراک، بیچنگ، ملاوٹ، اور حراستی سے متعلقہ پیمائش-میں اہمیت رکھتا ہے، جہاں عمل بڑے پیمانے پر کنٹرول ہوتا ہے اور جہاں سیال کی کثافت مستقل نہیں رہتی ہے۔
فوری جواب:کوریولیس فلو میٹر ایک ماپنے والی ٹیوب کو ہلاتا ہے اور ٹیوب کے انلیٹ اور آؤٹ لیٹ کے درمیان ایک چھوٹے مرحلے کی تبدیلی کو دیکھتا ہے۔ اس مرحلے کی شفٹ کا سائز بڑے پیمانے پر بہاؤ کے متناسب ہے، لہذا میٹر بڑے پیمانے پر بہاؤ کو براہ راست، اور عام طور پر ایک ہی وقت میں کثافت اور درجہ حرارت کی اطلاع دیتا ہے۔
یہ گائیڈ بتاتا ہے کہ میٹر قدم بہ قدم کیسے کام کرتا ہے، اس کی درستگی پر کیا اثر پڑتا ہے، یہ کہاں فٹ بیٹھتا ہے، یہ دوسرے کے ساتھ کیسے موازنہ کرتا ہے۔صنعتی بہاؤ میٹر، اور صحیح طریقے سے وضاحت کرنے کا طریقہ۔
کوریولیس فلو میٹر کا اصول کیا ہے؟
اصول Coriolis اثر پر مبنی ہے. میٹر کے اندر، ایک یا زیادہ فلو ٹیوبیں کنٹرول شدہ کمپن میں چلتی ہیں۔ جب سیال ہلتی ہوئی ٹیوبوں سے گزرتا ہے، تو حرکت پذیر ماس ٹیوب کو تھوڑا سا گھماتا ہے، جس سے انلیٹ اور آؤٹ لیٹ کے اطراف کے درمیان ایک قابل پیمائش فیز شفٹ ہوتا ہے۔ سینسر اس تبدیلی کا پتہ لگاتے ہیں، اور ٹرانسمیٹر اسے بڑے پیمانے پر بہاؤ پڑھنے میں بدل دیتا ہے۔
تعلق براہ راست ہے: ٹیوب کے ذریعے جتنا زیادہ ماس حرکت کرے گا، گھماؤ کا اثر اتنا ہی بڑا ہوگا۔ شائع شدہ کے مطابقماس فلو میٹر فزکس, ماپا وقت وقفہ بڑے پیمانے پر بہاؤ کے متناسب ہے، ٹیوب کی سختی اور جیومیٹری کو معلوم عوامل کے طور پر۔ یہی وجہ ہے کہ کوریولیس میٹر کو حجم سے بڑے پیمانے پر اندازہ لگانے کی ضرورت نہیں ہے۔
سادہ اصطلاحات میں کوریولیس کا اثر
Coriolis اثر بیان کرتا ہے کہ ایک حرکت پذیر ماس کس طرح گھومنے یا ہلتے ہوئے فریم کے اندر جھکتا دکھائی دیتا ہے۔ کوریولیس میٹر کی ٹیوبیں پہیے کی طرح نہیں گھومتی ہیں۔ وہ مسلسل کمپن کرتے ہیں، اور یہ کمپن اثر پیدا کرنے کے لیے کافی ہے۔
بغیر بہاؤ کے، ٹیوب کے اندر اور آؤٹ لیٹ اطراف قدم قدم پر ہلتے ہیں۔ ایک بار جب سیال حرکت کرتا ہے، تو انلیٹ سائیڈ پیچھے رہ جاتی ہے اور آؤٹ لیٹ سائیڈ لیڈ کرتی ہے، اس لیے دونوں اطراف ہم آہنگی سے باہر ہو جاتے ہیں۔ وقت کا یہ چھوٹا فرق سینسرز کی پیمائش کے مرحلے میں تبدیلی ہے، اور ٹرانسمیٹر اسے بہاؤ کی شرح میں بدل دیتا ہے۔
یہ بڑے پیمانے پر کیوں پڑھتا ہے، حجم نہیں۔
رفتار-کی بنیاد پر میٹر پیمائش کرتے ہیں کہ کوئی سیال کتنی تیزی سے حرکت کرتا ہے اور پھر بڑے پیمانے پر بہاؤ تک پہنچنے کے لیے کثافت کے ڈیٹا کی ضرورت ہوتی ہے۔ کوریولیس میٹر خود سیال ماس کی جڑتا کا جواب دیتا ہے، لہذا یہ براہ راست بڑے پیمانے پر حساب لگاتا ہے۔ جب درجہ حرارت، دباؤ، ارتکاز، یا ترکیب میں تبدیلی کے ساتھ کثافت میں تبدیلی آتی ہے، تو یہ غلطی کا ایک بڑا ذریعہ ہٹاتا ہے اور اکثر معاوضے کے الگ الگ آلات کو ختم کر دیتا ہے۔ یہی منطق خوراک اور کیمیائی کام میں لاگو ہوتی ہے جہاں aماس فلو میٹر وزن کے لحاظ سے درمیانے درجے کی پیمائش کرتا ہے۔بے گھر حجم کے بجائے۔
کوریولیس فلو میٹر مرحلہ وار کیسے کام کرتا ہے؟
طبیعیات تجریدی لگتی ہے، لیکن کام کرنے کی ترتیب سیدھی سی ہے۔
مرحلہ 1: ٹیوب کمپن میں چلائی گئی ہے۔
ایک ڈرائیو کوائل ماپنے والی ٹیوب کو کنٹرول فریکوئنسی پر ہلاتی رہتی ہے۔ ٹیوب جیومیٹری ڈیزائن، U-شکل، خمیدہ، سیدھی، یا دوہری-ٹیوب کے لحاظ سے مختلف ہوتی ہے۔ دوہری-ٹیوب ڈیزائن عام ہیں کیونکہ وہ بیرونی عمارت اور پائپ وائبریشن کو منسوخ کر دیتے ہیں، یہ ایک کمزوری ہے جس نے ڈیزائن کے پختہ ہونے سے پہلے ابتدائی کوریولیس میٹر کو محدود کر دیا۔
مرحلہ 2: سیال ہلتی ہوئی ٹیوب میں داخل ہوتا ہے۔
جب سیال ٹیوب کے ذریعے سفر کرتا ہے، تو اس کا ماس سمت میں ہونے والی تبدیلیوں کے خلاف مزاحمت کرتا ہے اور ایک چھوٹی موڑنے والی قوت کا اطلاق کرتا ہے۔ طاقت چھوٹی ہے، لیکن جدید پک آف سینسر اسے قابل اعتماد طریقے سے حل کرتے ہیں۔
مرحلہ 3: سینسر فیز شفٹ کا پتہ لگاتے ہیں۔
پک آف سینسرز ٹیوب کے مختلف مقامات پر بیٹھتے ہیں اور ان لیٹ اور آؤٹ لیٹ پر وائبریشن کا موازنہ کرتے ہیں۔ بغیر بہاؤ کے، سگنل مطابقت پذیر ہوتے ہیں۔ بہاؤ کے ساتھ، وقت کی تاخیر ظاہر ہوتی ہے، اور یہ تاخیر بڑے پیمانے پر بہاؤ کی شرح کے متناسب ہے۔
مرحلہ 4: ٹرانسمیٹر آؤٹ پٹس کا حساب لگاتا ہے۔
ٹرانسمیٹر سینسر سگنلز کو قابل استعمال اقدار میں پروسیس کرتا ہے: بڑے پیمانے پر بہاؤ کی شرح، کثافت، درجہ حرارت، مجموعی ماس، اور حسابی حجم کے بہاؤ کے علاوہ کچھ ایپلی کیشنز میں ارتکاز کی قدریں۔ آؤٹ پٹ ینالاگ، پلس، یا ڈیجیٹل کمیونیکیشن جیسے HART، Modbus، یا PROFIBUS کے ذریعے PLC، DCS، یا بیچ کنٹرولر تک پہنچتے ہیں۔

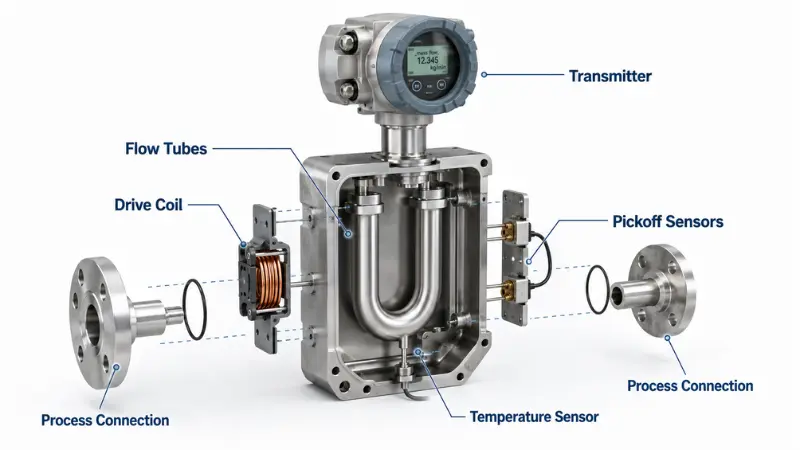

کوریولیس ماس فلو میٹر کے اہم اجزاء
ہر حصہ مستحکم، دوبارہ قابل پیمائش میں حصہ ڈالتا ہے:
- بہاؤ ٹیوبیںعمل سیال لے؛ شکل اور مواد کو درمیانے درجے کے لیے منتخب کیا جاتا ہے، خاص مرکب مرکبات کے ساتھ جو سنکنرن، حفظان صحت، اعلی-درجہ حرارت، یا کھرچنے والی خدمت کے لیے ہوتے ہیں۔
- ڈرائیو کوائلٹیوب کو جوش دیتا ہے اور حوالہ کمپن کو مستحکم رکھتا ہے۔
- پک آف سینسرفیز شفٹ کی پیمائش کریں جو بڑے پیمانے پر بہاؤ سگنل بن جاتا ہے۔
- درجہ حرارت سینسرٹیوب کی سختی میں تبدیلیوں کی تلافی کرتا ہے اور عمل کے درجہ حرارت کی اطلاع دیتا ہے۔
- ٹرانسمیٹرخام سگنل کو بہاؤ، کثافت، درجہ حرارت، اور آؤٹ پٹ پروٹوکول میں تبدیل کرتا ہے۔
کوریولیس فلو میٹر کیا پیمائش کر سکتا ہے؟
ٹیکنالوجی کی قدر یہ ہے کہ ایک آلہ کئی متغیرات کی اطلاع دیتا ہے۔بڑے پیمانے پر بہاؤبنیادی پیداوار ہے، بیچنگ، خوراک، ملاوٹ، اور ردعمل کنٹرول کے لیے مثالی ہے۔کثافتٹیوب کی کمپن کی خصوصیات سے ماخوذ ہے اور ارتکاز یا مصنوعات کے معیار کو ٹریک کرنے میں مدد کرتا ہے۔درجہ حرارتمعاوضہ اور نگرانی کی حمایت کرتا ہے۔حجم کا بہاؤبڑے پیمانے پر اور کثافت سے شمار کیا جاتا ہے جب کنٹرول سسٹم کو اس کی ضرورت ہوتی ہے۔ کچھ سیٹ اپ میں، کثافت اور درجہ حرارت ایک ساتھ اندازہ لگاتے ہیں۔ارتکاز، جیسے شوگر کا مواد، الکحل کی طاقت، یا مرکب کا تناسب، ٹرانسمیٹر اور ترتیب پر منحصر ہے۔
کوریولیس فلو میٹر درست کیوں ہیں؟
کوریولیس میٹرز کا انتخاب وہاں کیا جاتا ہے جہاں درستگی اور دہرانے کی صلاحیت اہم ہوتی ہے، اور اس درستگی کے مارکیٹنگ کا دعویٰ ہونے کے بجائے مخصوص ذرائع ہوتے ہیں۔ یہ تین خیالات کو الگ کرنے میں مدد کرتا ہے جو اکثر ایک ساتھ دھندلے ہوتے ہیں:
- براہ راست بڑے پیمانے پر پیمائشرفتار کو ہٹاتا ہے-سے-کثافت کا اندازہ جو والیومیٹرک میٹر میں غیر یقینی صورتحال کو بڑھاتا ہے، خاص طور پر جب کثافت بڑھ جاتی ہے۔
- تکراری قابلیتعام طور پر بہت زیادہ ہوتا ہے کیونکہ میکانکی طور پر پہننے یا بڑھنے کے لیے بہاؤ کے راستے میں کوئی حرکت پذیر حصے نہیں ہوتے ہیں۔
- صفر استحکامکم بہاؤ میں اہم ہے. ایک ناقص زیرو میٹر، یا اس کی قابل استعمال رینج سے نیچے چلنے والا، اس کی درجہ بندی کی تفصیلات سے قطع نظر درستگی کھو دے گا۔
چونکہ بڑے پیمانے پر بہاؤ جڑتا ہے، کوئی گھومنے والے بلیڈ یا گیئرز سٹریم میں نہیں بیٹھتے ہیں، جو مکینیکل میٹر کے مقابلے میں پہننے کو کم کرتا ہے۔ تجارت-آف یہ ہے کہ حساب ابھی بھی ٹیوب کی سختی اور سیال کے رویے کو جاننے پر منحصر ہے، یہی وجہ ہے کہ درجہ حرارت کا معاوضہ اور درست صفر کرنا درستگی کی کہانی کا حصہ ہیں، اختیاری اضافی نہیں۔
وہ عوامل جو درستگی کو متاثر کر سکتے ہیں۔
ایک قابل میٹر اب بھی غلط حالات میں کم کارکردگی دکھاتا ہے۔ نیچے دی گئی جدول ہر عنصر کا نقشہ بناتی ہے کہ یہ کیسے ظاہر ہوتا ہے اور اسے کیسے روکا جائے۔
| عامل | یہ کیسے ظاہر ہوتا ہے۔ | اسے کیسے روکا جائے۔ |
|---|---|---|
| غلط سائزنگ | کم بہاؤ میں ناقص درستگی، زیادہ بہاؤ پر ہائی پریشر ڈراپ | بہاؤ کی حد تک سائز، پائپ قطر نہیں۔ |
| قابل استعمال حد سے نیچے بہاؤ | پڑھنے کا شور، غیر مستحکم مجموعی | انتخاب سے پہلے کم از کم بہاؤ کی تصدیق کریں۔ |
| بیرونی کمپن | بہتی یا گھمبیر پیداوار | پمپ سے دور پہاڑ؛ دوہری-ٹیوب ڈیزائن استعمال کریں۔ |
| پائپ کشیدگی | صفر آفسیٹ، بیس لائن شفٹ | پائپنگ کو سیدھ کریں؛ میٹر کو کبھی بھی خلا میں نہ ڈالیں۔ |
| ناقص صفر کیلیبریشن | بغیر-بہاؤ پر مستقل آفسیٹ | زیرو مستحکم، مکمل، کوئی-بہاؤ کے حالات میں |
| داخل شدہ گیس / دو-فیز کا بہاؤ | بے ترتیب ریڈنگ، غیر معمولی کثافت، الارم | یقینی بنائیں کہ ٹیوبیں بھری رہیں؛ سپلائر کے ساتھ جائزہ لیں |
| کوٹنگ یا جمع کرنا | ہفتوں یا مہینوں میں آہستہ آہستہ بڑھنا | منصوبہ بندی کی صفائی؛ مواد کی مطابقت کی جانچ کریں۔ |
کوریولیس فلو میٹر کے فائدے اور نقصانات
کے حق میں اور خلاف ایماندارانہ معاملہ، چونکہ کوئی میٹر ہر لائن پر فٹ نہیں بیٹھتا۔
فوائد
- براہ راست، اعلی-درستیت کا ماس بہاؤخوراک، بیچنگ، فلنگ، اور مادی توازن کے لیے۔
- ملٹی ویری ایبل آؤٹ پٹ, بڑے پیمانے پر، کثافت، اور ایک آلہ سے درجہ حرارت، آلہ کی تعداد کو کم کرتا ہے۔
- چالکتا کی کوئی ضرورت نہیں۔، ایک کے برعکسبرقی مقناطیسی بہاؤ میٹر، لہذا غیر-مواصلاتی سیال ٹھیک ہیں۔
- کم مکینیکل لباسکیونکہ بہاؤ کے راستے میں کچھ بھی نہیں گھومتا ہے۔
نقصانات
- زیادہ ابتدائی لاگتبنیادی ٹیکنالوجی کے مقابلے میں؛ سادہ افادیت کے بہاؤ کا جواز پیش کرنا مشکل ہے۔
- پریشر ڈراپچپچپا سیالوں یا چھوٹی ٹیوبوں کے ساتھ اہم ہو سکتا ہے، اور کم-دستیاب-دباؤ والے نظاموں میں ایک حقیقی حصولی خطرہ ہے۔
- سائز اور وزنتیزی سے تین سے چار انچ اوپر اٹھیں۔ ایک صنعت کے جائزہ کے طور پرکوریولیس تقریباً-کامل میٹر کے طور پرنوٹ، بڑی لائن کے سائز بہت بڑے اور مہنگے ہو جاتے ہیں۔
- تنصیب کے دباؤ اور دو-فیز فلو کے لیے حساسیت، جس کا انتخاب سے پہلے جائزہ لینا ضروری ہے۔
جب کوریولیس میٹر بہترین انتخاب نہیں ہوسکتا ہے۔
ایک متبادل پر غور کریں جب ایپلیکیشن کو صرف کھردرے بہاؤ کے اشارے کی ضرورت ہو، جب لائن بہت بڑی ہو اور لاگت کا غلبہ ہو، جب دو-فیز کا بہاؤ شدید ہو، جب پریشر گرنا انتہائی کم رہنا چاہیے، جب سیال بھاری جمع ہونے کا سبب بنتا ہے، یا جب ایک سادہ میٹر پہلے ہی درستگی کے ہدف کو پورا کرتا ہے۔ ایک عملی فیصلہ قاعدہ:
- Coriolis کا انتخاب کریں اگربڑے پیمانے پر درستگی، کثافت کا ڈیٹا، یا غیر-مواصلاتی سیال ضرورت کو پورا کرتے ہیں۔
- اگر متبادل پر غور کریں۔لائن بڑی ہے، سیال صاف پانی ہے، یا بجٹ فیصلہ کن عنصر ہے۔
- فراہم کنندہ سے پوچھیں اگراس عمل میں داخل شدہ گیس، گارا، کھرچنے والا میڈیا، یا معمولی دستیاب دباؤ شامل ہے۔
کوریولیس بمقابلہ دیگر فلو میٹر ٹیکنالوجیز
انتخاب کا مطلب عام طور پر ٹیکنالوجیز کا موازنہ کرنا ہوتا ہے، ایک ڈیٹا شیٹ کو نہیں پڑھنا۔ جدول عملی تجارت-کا خلاصہ کرتا ہے۔
| ٹیکنالوجی | کے لیے بہترین | درستگی | دیکھ بھال | اہم حد |
|---|---|---|---|---|
| کوریولیس | بڑے پیمانے پر خوراک، کثافت، غیر-مواصلاتی سیال | بہت اعلیٰ | کم | لاگت، سائز، پریشر ڈراپ |
| مقناطیسی | کوندکٹو مائع، پانی، گندے پانی | اعلی | کم | صرف کنڈکٹیو سیال |
| ورٹیکس | بھاپ اور عام گیس | اعتدال پسند | کم | کم از کم بہاؤ کی رفتار کی ضرورت ہے۔ |
| ٹربائن | صاف، کم-واسکوسیٹی مائع | زیادہ (صاف سیال) | اعتدال پسند (بیرنگ) | مکینیکل پہننا |
| مثبت نقل مکانی | تیل، ایندھن، چپچپا مائع | اعلی | اعلی (چلتے ہوئے حصے) | پہننا، پریشر ڈراپ |
مختصر میں: aمقناطیسی بہاؤ میٹر conductive پانی کی خدمت کے لئے اقتصادی ہے; a
بنور بہاؤ میٹرسوٹ بھاپ جہاں انتہائی درستگی کی ضرورت نہیں ہے۔ a
ٹربائن فلو میٹرصاف کم-واسکوسیٹی سیالوں کے لیے اچھی طرح کام کرتا ہے لیکن اس میں مکینیکل لباس ہوتا ہے۔ اور
مثبت نقل مکانی میٹر کی کام کرنے کی خصوصیاتمستحکم حالات میں چپچپا ایندھن اور تیل کی حمایت کریں۔ جب براہ راست ماس اور کثافت سب سے زیادہ اہمیت رکھتی ہے تو کوریولیس جیت جاتا ہے۔
کوریولیس فلو میٹر کا انتخاب اور سائز کیسے کریں؟
عمل کا سائز، پائپ نہیں. اس چیک لسٹ کو سائزنگ اور کوٹیشن ورک شیٹ کے طور پر استعمال کریں۔
| پیرامیٹر | جس کی تصدیق کرنی ہے۔ | یہ کیوں اہمیت رکھتا ہے۔ |
|---|---|---|
| سیال | نام، کثافت، viscosity، corrosiveness، ٹھوس، گیس کا مواد | ڈرائیو ٹیوب مواد اور ڈیزائن |
| بہاؤ کی حد | کم سے کم، عام، زیادہ سے زیادہ | کم از کم بہاؤ سب سے چھوٹے قابل عمل سائز کا تعین کرتا ہے۔ |
| دباؤ | آپریٹنگ اور زیادہ سے زیادہ | فلینج کی درجہ بندی اور باڈی ڈیزائن سیٹ کرتا ہے۔ |
| درجہ حرارت | آپریٹنگ اور زیادہ سے زیادہ | مواد اور معاوضہ کو متاثر کرتا ہے۔ |
| پریشر ڈراپ | دستیاب پریشر بجٹ | چپچپا یا چھوٹے-لائن سسٹم میں اکثر محدود کرنے والا عنصر |
| کنکشن | فلانج، دھاگہ، سینیٹری، ویفر | لائن اور کسی بھی حفظان صحت کے معیار سے مماثل ہونا چاہیے۔ |
| مواد | سٹینلیس سٹیل یا خصوصی کھوٹ | corrosive میڈیا کے ساتھ مطابقت |
| آؤٹ پٹ | 4-20 ایم اے، پلس، ہارٹ، موڈبس، پروفیبس | کنٹرول سسٹم سے مماثل ہونا چاہئے۔ |
| منظوری | خطرناک-علاقہ یا سینیٹری سرٹیفیکیشن | سابق زون اور خوراک/فارما کے لیے درکار ہے۔ |
ایک عام سائز کی غلطی ایک بڑے پائپ سے ملنے کے لیے میٹر کا بڑا سائز کرنا ہے۔ ایک بڑا کوریولیس میٹر اکثر حقیقی کم از کم بہاؤ پر خراب کارکردگی کا مظاہرہ کرتا ہے، جہاں صفر استحکام درستگی پر حاوی ہوتا ہے۔ ہمیشہ پہلے کم از کم بہاؤ کو چیک کریں، پھر تصدیق کریں کہ زیادہ سے زیادہ بہاؤ پر پریشر ڈراپ قابل قبول ہے۔
کام شدہ انتخاب کی مثالیں۔
- چپکنے والے شربت کی خوراک:کثافت کا معاوضہ اور پریشر ڈراپ عام طور پر پائپ کے سائز سے ملنے سے زیادہ اہمیت رکھتا ہے۔ ایک قدرے چھوٹی ٹیوب کم-بہاؤ کی درستگی کو بہتر بنا سکتی ہے۔
- تیزاب کی خوراک:مواد کی مطابقت اور گیلے-حصے کے مرکب کا انتخاب بہاؤ کی حد سے زیادہ فیصلے کی قیادت کرتا ہے۔
- کمپریسڈ گیس:کم گیس کی کثافت سگنل کو کمزور کرتی ہے، لہذا دباؤ، رفتار، اور ٹرن ڈاؤن کا بغور جائزہ لیا جانا چاہیے۔ سائز کرنا مائع کے مقابلے میں کہیں زیادہ حساس ہے۔

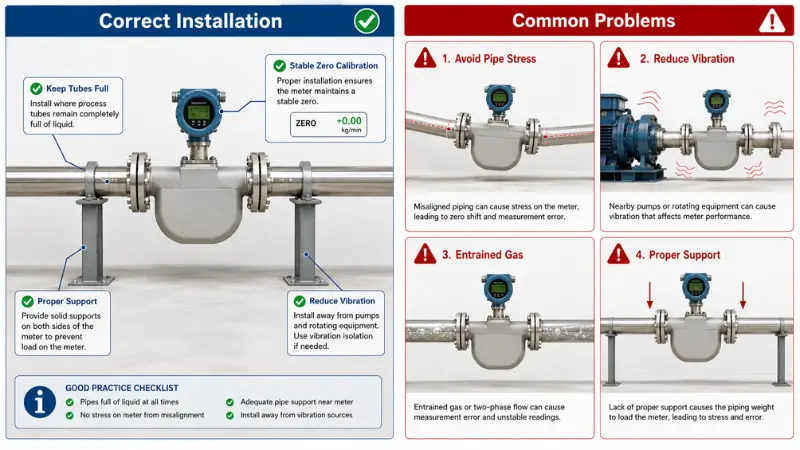

انسٹالیشن اور کمیشننگ ٹپس
اچھی طرح سے-منتخب شدہ میٹر اب بھی خراب تنصیب پر ناکام ہو سکتا ہے۔ ان کو دیکھیں، ان کی فیلڈ علامات کے ساتھ:
| مشق کریں۔ | اگر نظر انداز کیا جائے۔ |
|---|---|
| پائپ کشیدگی سے بچیں؛ غلط منسلک پائپنگ کو کبھی مجبور نہ کریں۔ | صفر آفسیٹ اور غیر مستحکم بیس لائن |
| بھاری کمپن سے دور پہاڑ | شور، بہتی ریڈنگ |
| زیرو-مستحکم، مکمل، بغیر-بہاؤ کے حالات میں کیلیبریٹ کریں۔ | پڑھنے کی مستقل غلطی |
| مائع کی خدمت میں ٹیوبوں کو بھری رکھیں | بے ترتیب پیداوار اور خراب مجموعی |
| انتخاب سے پہلے داخل شدہ گیس کا جائزہ لیں۔ | کثافت کے الارم، اتار چڑھاؤ کا بہاؤ |
| بڑھتے ہوئے واقفیت کے لیے دستی پر عمل کریں۔ | گیس یا گارا کے لیے کم درستگی |
چونکہ تنصیب کے حالات کارکردگی کو سختی سے متاثر کرتے ہیں، وہی اصول جو حکومت کرتا ہے۔upstream اور downstream سیدھے پائپ کے حصےرفتار میٹر میں یہاں روح کے ساتھ لاگو ہوتا ہے: مستحکم، پیشین گوئی کے حالات درستگی کی حفاظت کرتے ہیں۔
سے بچنے کے لیے عام انتخابی غلطیاں
- بہاؤ کی حد کے بجائے اکیلے پائپ کے سائز سے منتخب کرنا
- کم از کم بہاؤ کی شرح اور صفر استحکام کو نظر انداز کرنا
- viscosity اور پریشر ڈراپ کو نظر انداز کرنا
- corrosive میڈیا کے لیے مواد کی مطابقت کو چھوڑنا
- سینیٹری یا صفائی کی ضروریات کو بھولنا
- داخل شدہ گیس یا دو-مرحلہ حالات کو نظر انداز کرنا
- غلط مواصلاتی آؤٹ پٹ کا انتخاب کرنا
- خطرناک-علاقے کی منظوری کے تقاضوں کو چھوڑنا
ایک مضبوط انکوائری میں سیال، بہاؤ کی حد، دباؤ، درجہ حرارت، پائپ کا سائز، کنکشن کی قسم، مواد، آؤٹ پٹ سگنل، اور تنصیب کا ماحول شامل ہے۔ آپ یہ تفصیلات براہ راست کے ذریعے بھیج سکتے ہیں۔فلو میٹر انکوائری فارمایک تیز، زیادہ درست کوٹیشن کے لیے۔
کوریولیس فلو میٹر کے اصول کے بارے میں اکثر پوچھے گئے سوالات
سوال: کوریولیس فلو میٹر کام کرنے کا اصول کیا ہے؟
A: ہلنے والی ٹیوبیں سیال لے جاتی ہیں۔ حرکت پذیر ماس انلیٹ اور آؤٹ لیٹ سائیڈز کے درمیان فیز شفٹ بناتا ہے۔ سینسر شفٹ کا پتہ لگاتے ہیں؛ اور ٹرانسمیٹر اسے بڑے پیمانے پر بہاؤ کی شرح میں تبدیل کرتا ہے۔
سوال: کیا یہ بڑے پیمانے پر بہاؤ یا حجم کے بہاؤ کی پیمائش کرتا ہے؟
A: یہ بنیادی طور پر بڑے پیمانے پر بہاؤ کی پیمائش کرتا ہے، اور چونکہ یہ کثافت کی پیمائش بھی کرتا ہے، اس لیے ضرورت پڑنے پر یہ حجم کے بہاؤ کا حساب لگا سکتا ہے۔
سوال: کیا اسے درجہ حرارت اور دباؤ کے معاوضے کی ضرورت ہے؟
A: براہ راست بڑے پیمانے پر پیمائش کے لیے اسے الگ معاوضے کی ضرورت نہیں ہے جس طرح بہت سے حجم میٹرک کرتے ہیں، حالانکہ یہ اندرونی طور پر درجہ حرارت استعمال کرتا ہے اور درست صفر کرنے سے فائدہ ہوتا ہے۔
سوال: کیا کوریولیس فلو میٹر گیس کی پیمائش کر سکتا ہے؟
A: جی ہاں، لیکن گیس کا سائز حساس ہے. کم کثافت سگنل کو کمزور کرتی ہے، لہذا انتخاب سے پہلے دباؤ، رفتار، اور بہاؤ کی حد کا بغور جائزہ لینا چاہیے۔
سوال: کیا یہ چپچپا مائعات کے لیے موزوں ہے؟
A: اکثر ہاں، اور یہ چپکنے والے سیالوں کو اچھی طرح سے ہینڈل کرتا ہے، لیکن پریشر ڈراپ اور بہاؤ کی حد کو چیک کرنا ضروری ہے کیونکہ دونوں چپکنے کے ساتھ بڑھتے ہیں۔
سوال: آپ کوریولس فلو میٹر کا سائز کیسے بناتے ہیں؟
A: بہاؤ کی حد سے سائز، پائپ قطر نہیں. پہلے کم از کم بہاؤ کی توثیق کریں، زیادہ سے زیادہ بہاؤ پر دباؤ میں کمی کی تصدیق کریں، پھر مواد، کنکشن، آؤٹ پٹ، اور پروسیس کی منظوریوں سے میچ کریں۔
سوال: کوریولیس میٹر میں صفر بڑھنے کی کیا وجہ ہے؟
A: پائپ کا دباؤ، درجہ حرارت میں تبدیلی، بیرونی کمپن، یا غیر مستحکم حالات میں صفر ہونا۔ مکمل، کوئی-بہاؤ کے تحت دوبارہ-صفر کرنا، مستحکم حالت عام طور پر اسے حل کرتی ہے۔
سوال: کیا یہ دو-فیز فلو کو سنبھال سکتا ہے؟
A: داخل شدہ گیس یا بوندیں پیمائش میں خلل ڈالتی ہیں اور پڑھنے کے جھولوں اور کثافت کے الارم کا سبب بن سکتی ہیں۔ کچھ جدید میٹرز اسے بہتر طور پر برداشت کرتے ہیں، لیکن اس کا ہمیشہ سپلائر کے ساتھ جائزہ لینا چاہیے۔
سوال: اسے کتنی بار کیلیبریٹ کیا جانا چاہئے؟
A: یہ درخواست اور کسی بھی ریگولیٹری ضرورت پر منحصر ہے۔ مالی یا تحویل-منتقلی کی پیمائش کے لیے، انشانکن وقفے عام طور پر متعلقہ معیار یا معاہدے کے ذریعے بیان کیے جاتے ہیں۔
س: کوریولیس میٹر مہنگے کیوں ہیں؟
A: وہ درست ٹیوبوں، سینسرز، ایک ڈرائیو سسٹم، جدید سگنل پروسیسنگ، اور ملٹی ویری ایبل صلاحیت کو یکجا کرتے ہیں، جس کی قیمت بنیادی بہاؤ ٹیکنالوجیز سے زیادہ ہوتی ہے۔
سوال: کیا اسے سیدھے پائپ کی ضرورت ہے؟
A: اسے عام طور پر رفتار پر مبنی میٹروں سے کم سیدھے پائپ کی ضرورت ہوتی ہے، لیکن تقاضے ماڈل کے لحاظ سے مختلف ہوتے ہیں، لہذا پروڈکٹ مینوئل پر عمل کریں۔
نتیجہ
کوریولیس فلو میٹر کا اصول ایک خیال پر آتا ہے: ایک حرکت پذیر سیال ماس ایک ہلتی ہوئی ٹیوب کو گھماتا ہے، فیز شفٹ بڑے پیمانے پر بہاؤ کے متناسب ہوتا ہے، اور میٹر براہ راست بڑے پیمانے پر پڑھتا ہے، عام طور پر کثافت اور درجہ حرارت کے ساتھ۔ یہ درست خوراک، بیچنگ، بلینڈنگ، اور کثافت کی نگرانی کے لیے ایک مضبوط انتخاب بناتا ہے، لیکن بڑی لائنوں یا سادہ یوٹیلیٹی فلو کے لیے ہمیشہ سب سے زیادہ اقتصادی آپشن نہیں ہوتا ہے۔
اس سے پہلے کہ آپ کسی کی وضاحت کریں، کلیدی ڈیٹا اکٹھا کریں: سیال کی قسم، بہاؤ کی حد، دباؤ، درجہ حرارت، viscosity، کثافت، پائپ کا سائز، کنکشن، مواد، آؤٹ پٹ، اور تنصیب کا ماحول۔ ہاتھ میں ان تفصیلات کے ساتھ، آپ سمجھداری سے ٹیکنالوجیز کا موازنہ کر سکتے ہیں اور اس تک پہنچ سکتے ہیں۔بہاؤ کی پیمائش کی ٹیمعمل اور بجٹ دونوں کے لیے صحیح میٹر کی تصدیق کرنے کے لیے۔ وسیع پس منظر کے لیے،
فلو میٹر علم کی بنیادگہرائی میں متعلقہ انتخاب اور تنصیب کے موضوعات کا احاطہ کرتا ہے۔
